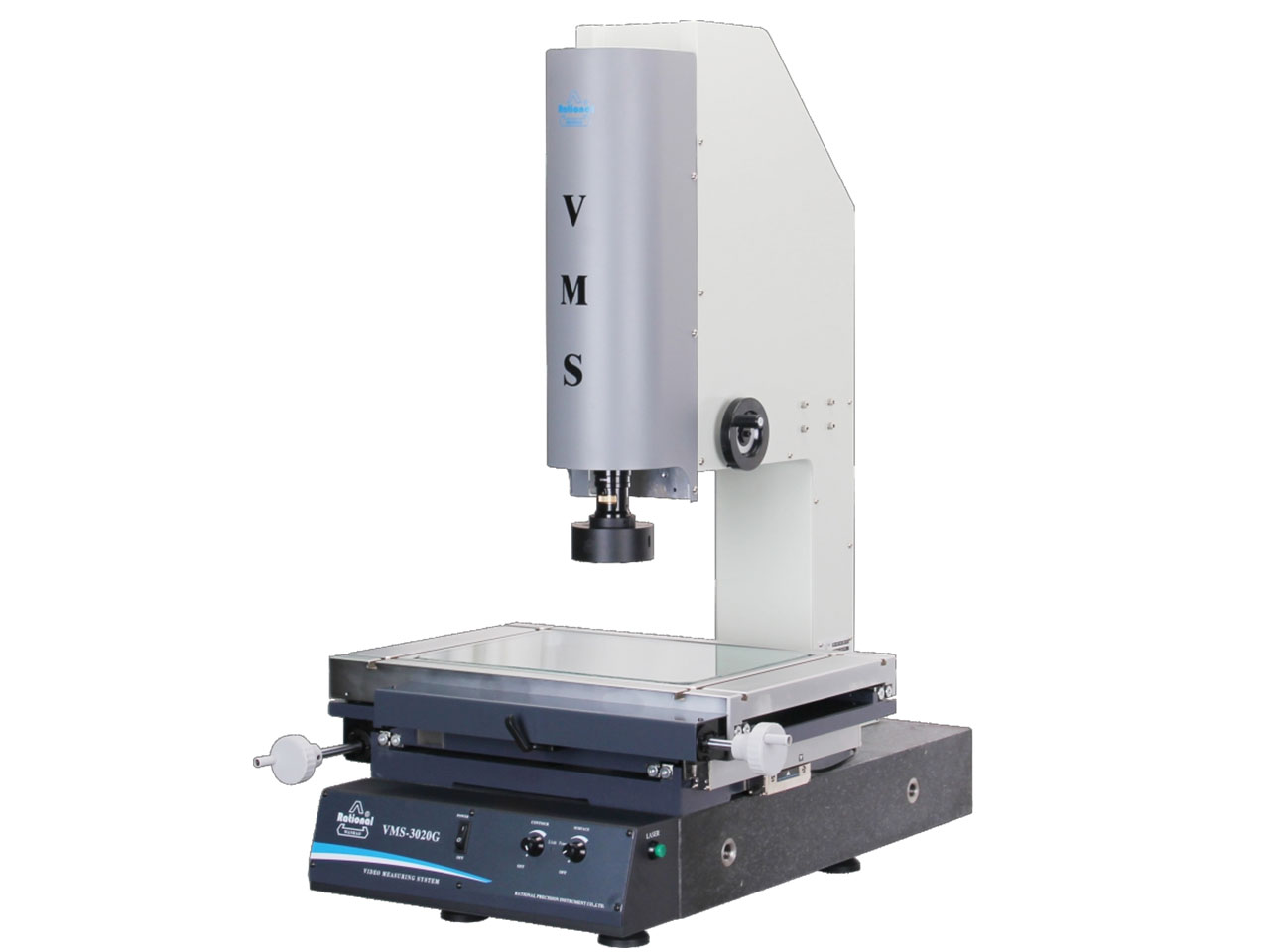

万濠手动型影像测量仪VMS-3020F

镭濠光学仪器有限公司,国内计量质检器材销售业内颇具知名度和信誉度的综合服务商

  • 设备型号:VMS-3020F
  • 测量行程:300*200mm
  • 视频倍率:27.4X~351.3X
  • 仪器重量:140KG
安全可靠
制作精良
设计定制
品质保障
在线留言添加微信复制微信
免费服务热线 13706211185
  • 产品详情
  • 技术参数
  • 售后服务
  • 品牌优势

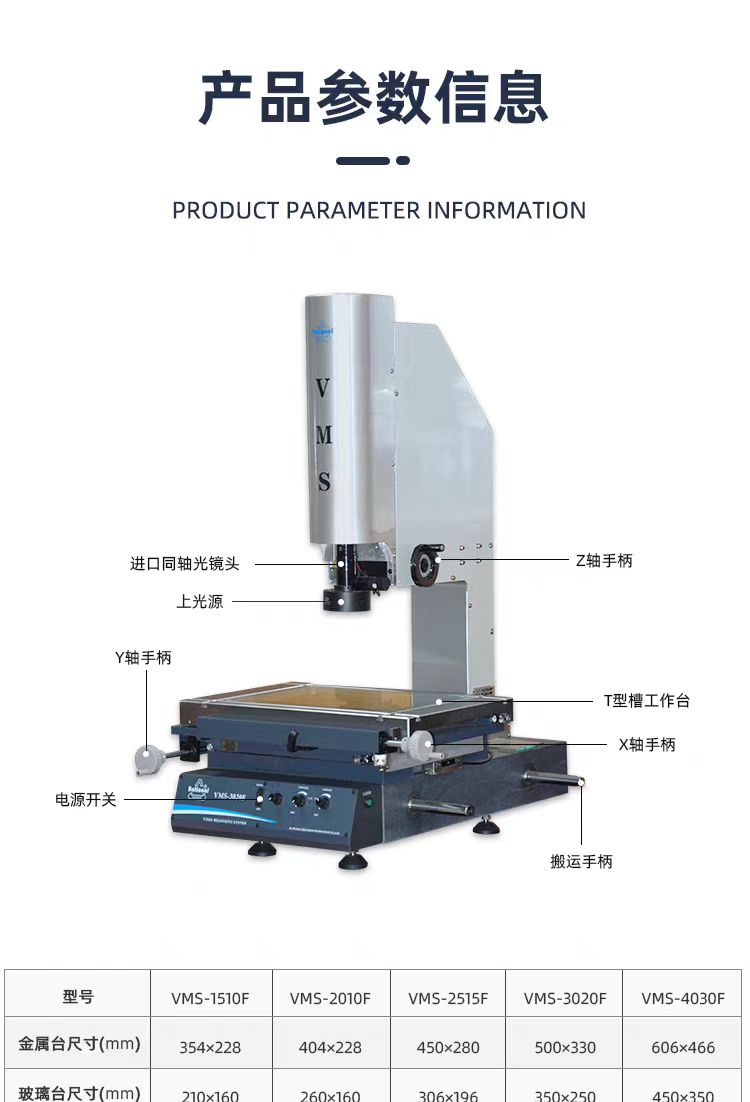

万濠 2.5D二次元影像仪技术资料(VMS-3020F)

手动2.5D(二次元影像仪)系列,原理:将工件摄入计算机处理并放大20到187倍,显示于屏幕上,可以直接拍照存档或做表面观察、量测、绘图,其测量资料可做成EXCEL报表、制图文件,也可以转成AutoCAD应用,AutoCAD图形也可以调入计算机软件中与工件对比,制成数据,可以在计算机上储存、打印,更可通过网络进行传送。特别适用于种类多、批量少的产品测量,广泛应用于模具、机械、电子以及其他精密五金等行

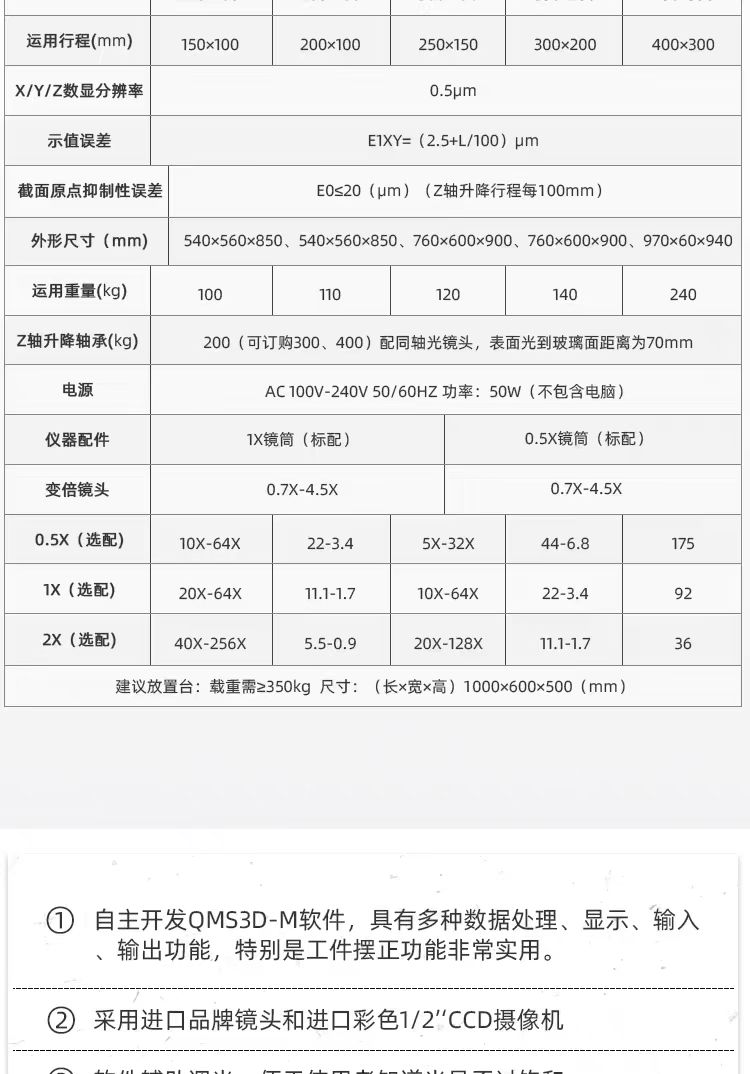

一、基本信息:

1型号VMS-3020F
2测量行程300*200mm
3金属台尺寸500*330mm
4玻璃台尺寸350*250mm
 5仪器净重140KG
 6测量精度0.5μm

二、 影像系统:

1.CCD:彩色千兆网络摄像机   2.变焦物镜倍率:0.58X~7.5X

3.视频总倍率:27.4X~351.3X       4.光源:上表面光、下轮廓光,均可调节亮度。上光源为3环LED冷光源,轮廓光为LED冷光源  激光指示位置

5.精度:分辨率:0.0005mm

精 度:≤(2.5+L/100)µm   (注:L为被测量长度,单位为mm)


三、产品特点

影像测量仪结合光、机、电一体,将工件摄入计算机处理并放大20到120倍(可选更高放大倍数),显示于屏幕上,可以直接拍照存档或做表面观察、量测、绘图,其测量资料可做SPC统计、成EXCEL报表、制图文件,也可以转成AUTOCAD应用,AUTOCAD图形也可以调入计算机软件中与工件对比,制成数据,可以在计算机上储存、打印,更可通过网络进行传送。


四、主要特点

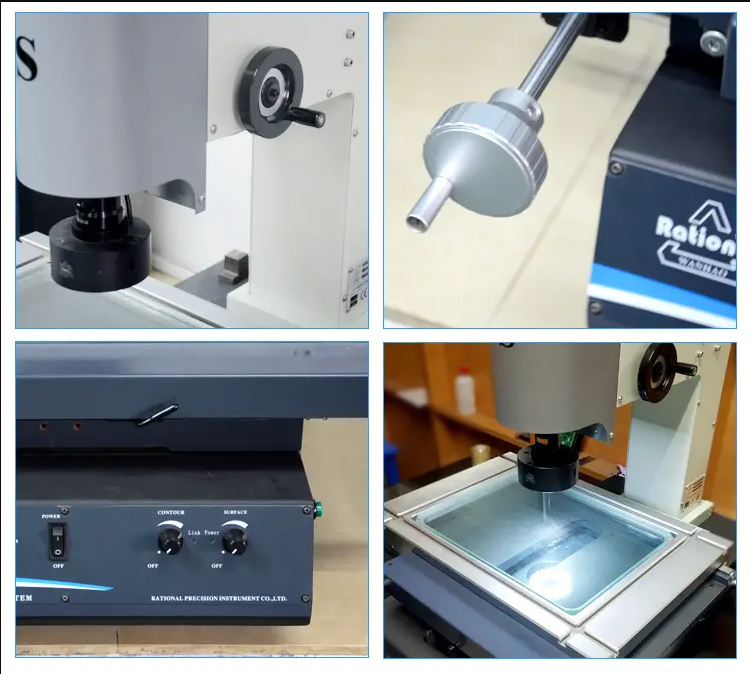

①精密的传动装置设计,实现快速移动。花岗岩结构,框架稳定可靠。

② 人性化Z轴前置设计,不用高台手臂就能轻松实现聚焦。

③测量数据可导出Excel、Word,AutoCAD等。图文并茂的报表输出功能,轻松输出检测结果。三轴精密滑轨,保证机器精度及使用寿命。

④高清晰度镜头和高分辨率CCD,实现产品高清晰度测量。

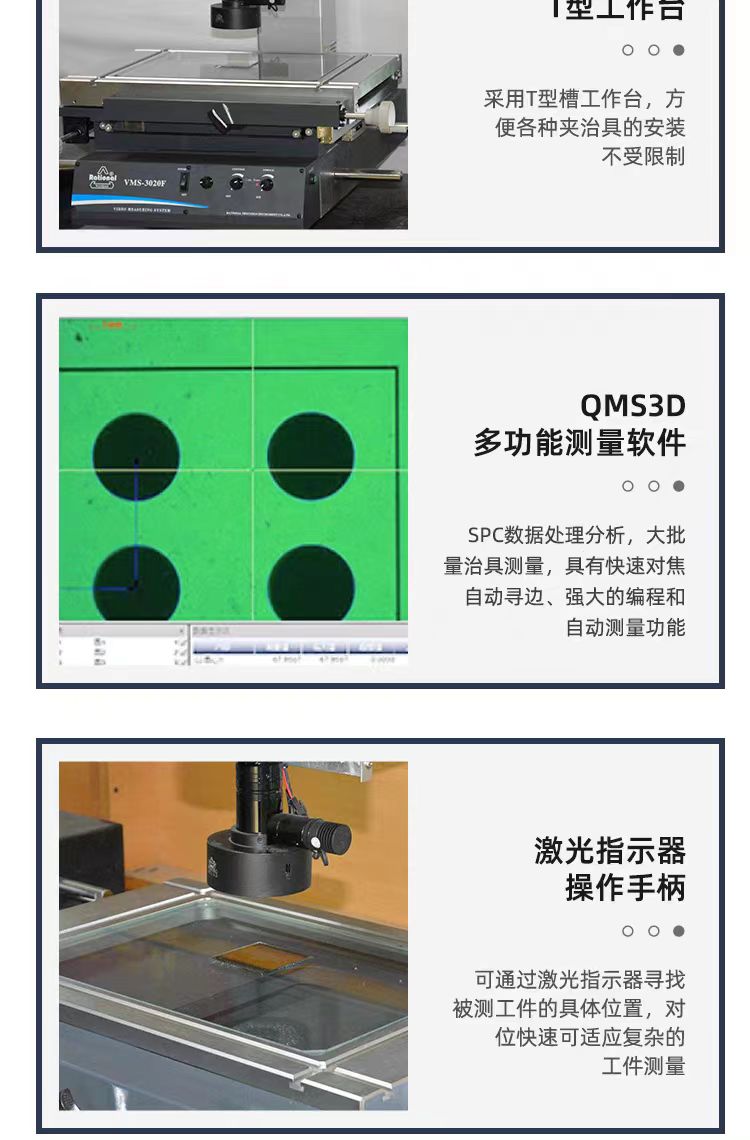

五、软件系统

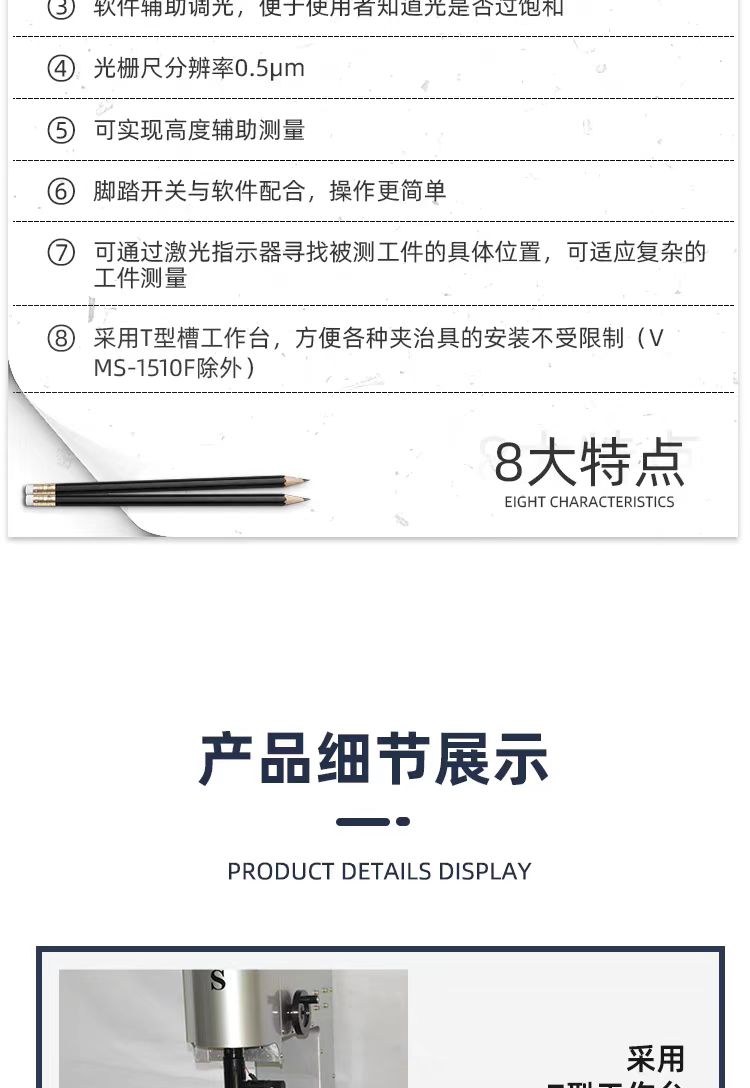

1.自主开发的QMS3D-M软件,高清晰彩色摄像机; 2.软件辅助调光,便于使用者知道光是否过度饱和; 3.可实现高度辅助测量; 4.可通过激光指示器寻找被测工件的具体位置,可适应复杂的工件测量; 5.脚踏开关与软件配合,操作更简便。


六、基本测量功能

1.可测几何量:点、交点、直线、圆、圆弧、椭圆、角度、平行线、垂直线等

2.尺寸标注:长度、角度、坐标、半径等。

3.组合元素:两点距离、直线中点、点线距离、圆心距、角平分线、点圆切线、两线平分距离、两圆切线、两圆弧点距离。

4.形位公差:同心度、真圆度、直线度、垂直度、平行度。

输出及数据统计.可输出Excel   Word报表和AutoCAD文件。

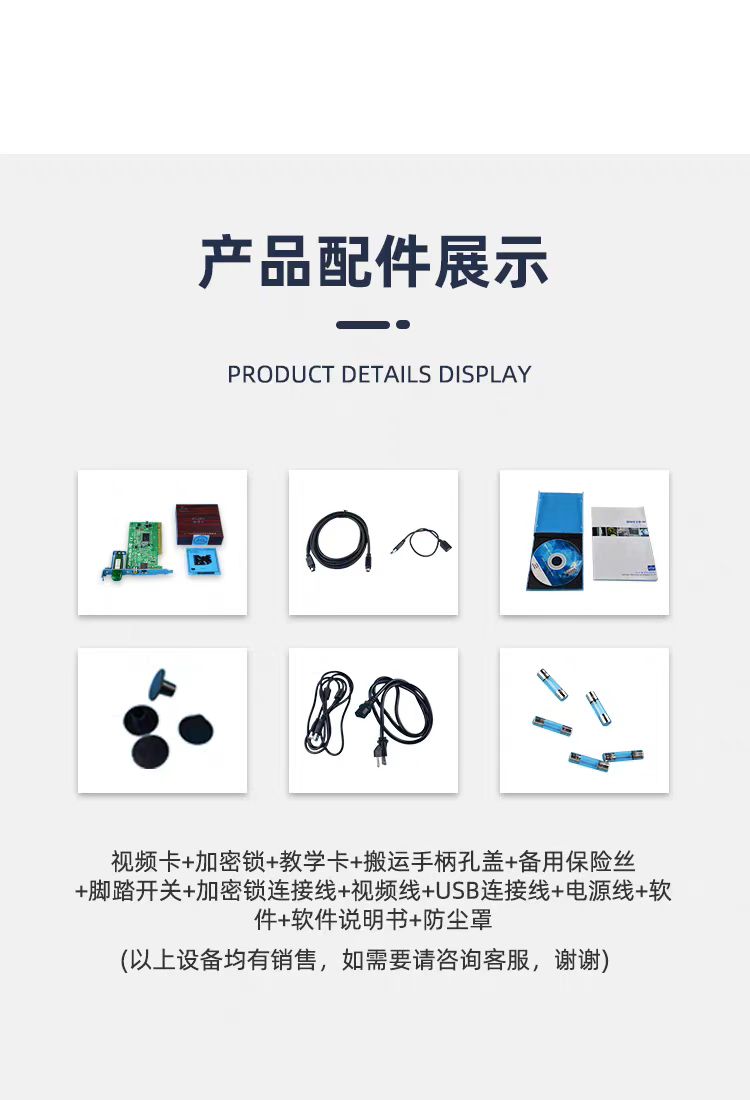

七、配置清单Configuration List

  1 仪器主机配大理石X,Y测量工作台  5 原装正版2.5D软件加密狗一套
  2  0.7 4.5可调档位高倍变倍镜头  6视频采集卡一套
  3 彩色1/2高清CCD摄像机  7校正片,标准圆角度块各一个
  4 交叉线性精密导轨  8说明书合格证一份

以上测试数据来源于厂家
